工作原理

  濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，并與并流（逆流）的熱空氣充分接觸，加快了干燥傳熱，傳至推動力。在干燥過程中，物料在帶有傾斜度的抄板和熱氣流的作用下，可調控地運動至干燥機另一段星形卸料閥排出成品。

適應物料

◎化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦山、高爐礦渣、煤、金屬粉末、磷肥、硫銨。

◎對有特殊要求的粉末、顆粒狀物料的干燥，如:HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。

◎要求低溫干燥，且需大批量連續干燥的物料。

性能特點

◎轉筒干燥器機械化程度高，生產能力較大。

◎流體通過筒體阻力小，功能消耗低。

◎對物料特性的適應性比較強。

◎操作穩定，操作費用較低，產品干燥的均勻性好。

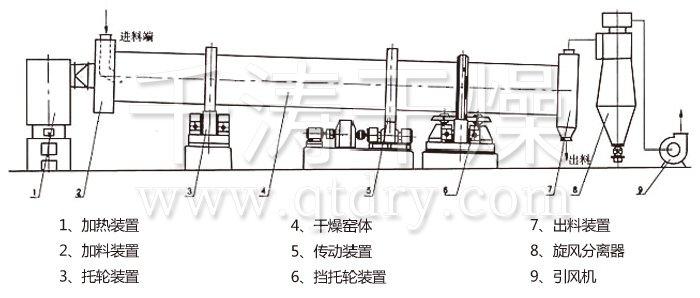

結構示意圖

技術規格

型號	直接加熱順流式	直接加熱順流式	直接加熱逆流式	直接加熱逆流式	復合加熱	復合加熱
物料種類	礦石	HP發泡劑	高爐礦渣	硫銨	磷肥	煤
處理量(kg/h)	1000	466	15000	20000	12000	5000
出含水量(%)	30	13	6	1.5	5	6.5
終含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒徑	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆積重度(kg/m3)	770	800	1890	1100	1500	750
熱風量(kg/h)	3900	5400	10750	9800	6500	16000
入口氣體溫度(℃)	600	165	500	180	650	570
物料出口溫度(℃)		42	100	70	80	75
加熱方式	煤氣	蒸氣式電加熱	重油	燃煤熱風爐	重油	重油
裝料系數		6.3	7	7.5	7.8	18
轉速	4	4	3.5	3	4	2
傾斜度	0.04	0.005	0.03	0.05	0.05	0.043
抄板數目	12	24	12	22	內筒外面8 內筒外面16	6 12
干燥器直徑	2.0	1.5	2	2.3	外筒2 內筒0.84	外筒2.4 內筒0.95
干燥器長度	20	12	17	15	10	16
驅動功率	22	7.5	15	11	11	15
